e-Podręcznik dla modelu imageRUNNER C1028i/C1028iF

Przedstawienie urządzenia > Podzespoły urządzenia > Widok wnętrza

Widok wnętrza

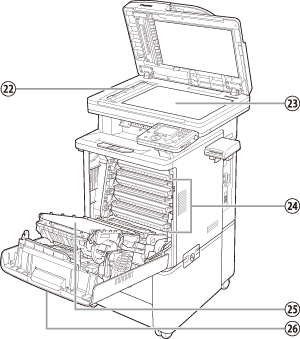

	22	Obszar skanowania Tutaj skanowane są oryginały umieszczane w podajniku.
	23	Szklana płyta robocza Tutaj umieszcza się oryginały w przypadku skanowania książek, grubych oryginałów, cienkich oryginałów, przezroczystych folii itd.
	24	Zasobniki z tonerem Gdy zabraknie toneru, wyciągnij puste zasobniki z tonerem, a w ich miejsce umieść nowe.
	25	Podajnik (elektrostatyczny pas transferowy) Przenosi toner na papier. Na pasie transferowym nie wolno kłaść żadnych przedmiotów ani nie wolno go dotykać. Spowodowałoby to pogorszenie jakości druku.
	26	Przednia pokrywa Tę pokrywę otwiera się w celu wymiany zasobnika z tonerem lub usunięcia zacięcia papieru.

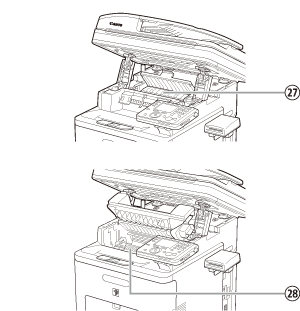

	27	Zespół druku dwustronnego Zespół druku dwustronnego umożliwia kopiowanie i drukowanie z wykorzystaniem trybu dwustronnego.
	28	Zespół utrwalający Zespół utrwalający utrwala toner na papierze. Części wewnątrz zespołu utrwalającego poddawane są działaniu wysokich temperatur. Podczas wyjmowania papieru, który się zaciął, należy uważać, aby nie dotknąć niczego w tym miejscu.
