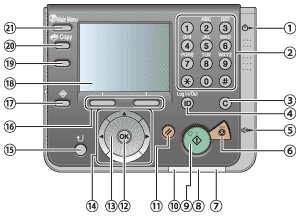

| 1 |
Przełącznik [Zasilanie] (zasilanie dodatkowe)
Należy go nacisnąć, aby włączyć lub wyłączyć panel sterowania. Kiedy panel sterowania jest wyłączony, urządzenie pozostaje w trybie czuwania. |
2 |
Klawisze numeryczne
Za ich pomocą można wprowadzać znaki alfanumeryczne. |
| 3 |
Klawisz [Kasuj]
Należy go nacisnąć, aby usunąć wprowadzone wartości lub znaki. |
4 |
Klawisz [Zaloguj/wyloguj]
Należy go nacisnąć, aby przejść do trybu zabezpieczeń. |
| 5 |
Pokrętło regulacji głośności
Służy do regulacji głośności. |
6 |
Klawisz [Stop]
Należy go nacisnąć, aby zatrzymać zadania w toku, takie jak zadanie skanowania lub kopiowania. |
| 7 |
Wskaźnik zasilania
Świeci po włączeniu głównego zasilania. |
8 |
Wskaźnik błędu
Miga lub świeci, jeśli w urządzeniu wystąpił błąd. Jeśli wskaźnik błędu miga, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie. Jeśli wskaźnik błędu świeci nieprzerwanie czerwonym światłem, należy skontaktować się autoryzowanym sprzedawcą produktów firmy Canon. |
| 9 |
Klawisz [Start]
Należy go nacisnąć, aby rozpocząć operację. |
10 |
Wskaźnik przetwarzania/danych
Miga lub świeci na zielono, kiedy urządzenie wykonuje operacje. Jeśli wskaźnik przetwarzania/danych świeci nieprzerwanie zielonym światłem, a w pamięci znajduje się oczekujące zadanie lub do pamięci został przesłany dokument. |
| 11 |
Klawisz [Resetuj]
Należy go nacisnąć, aby przywrócić ustawienia do trybu standardowego. |
12 |
Klawisz [OK]
Należy go nacisnąć, aby potwierdzić ustawienia i przejść do następnego ekranu. |
| 13 |
Kółko przewijania
Należy je obrócić w lewo lub w prawo, aby wybrać opcje menu lub ustawień. |
14 |
Klawisze [ ], [ ], [ ], [ ]
Służą do przesuwania kursora. |
| 15 |
Klawisz [Wstecz]
Należy go nacisnąć, aby powrócić do poprzedniego ekranu. |
16 |
Klawisz funkcyjny
Należy go nacisnąć, aby wybrać opcję ustawień wyświetlaną u dołu wyświetlacza. |
| 17 |
Klawisz [Monitor statusu/anuluj]
Należy go nacisnąć, aby wyświetlić ekran monitora systemu. Ekran monitora systemu umożliwia sprawdzenie stanu i rejestru zadań kopiowania, wysyłania, faksowania i drukowania oraz anulowanie trwających zadań. Można także sprawdzić stan urządzenia lub materiałów eksploatacyjnych. |
18 |
Wyświetlacz
Na wyświetlaczu wyświetlane są ekrany ustawień poszczególnych funkcji. Niektóre ekrany ustawień mogą składać się z kilku stron. (Patrz sekcja „Elementy i funkcje wyświetlacza”). |
| 19 |
Klawisz własny 2
Do tego klawisza można przypisać żądaną funkcję. Szczegółowe informacje znajdują się w sekcji „Rejestrowanie własnych klawiszy”. |
20 |
Klawisz własny 1
Do tego klawisza można przypisać żądaną funkcję. Szczegółowe informacje znajdują się w sekcji „Rejestrowanie własnych klawiszy”. |
| 21 |
Klawisz [Main Menu] (Główne menu)
Należy go nacisnąć, aby wyświetlić menu ustawień. Jeśli wyświetlany jest ekran trybu, naciśnięcie tego klawisza powoduje powrót do ekranu głównego menu. |
Kąt nachylenia panelu sterowania można regulować w sposób opisany poniżej.
